Пластинчато – роторные вакуумные насосы НВР – 0,2Д; НВР - 1,4Д

Насосы предназначен для получения низкого и среднего вакуума в замкнутых объемах, для предварительного вакуумирования при заправке хладогентом холодильников.
  Предельное остаточное давление КПа (парциальное) Быстрота действия, л/с Потребляемая мощность, Вт Напряжение, В Кол-во раб. жидкости Масса, кг
НВР-0,2Д 3*10-5 0,2 40 380/220 0,05 3
НВР-1,4Д 3*10-5 1,4 250 380/220 0,4 9



Вакуумные диффузионные паромасляные насосы с воздушным охлаждением


 Предназначен откачки из герметичных объемов воздуха, газов и парогазовых смесей.
Наименование параметра Единица изм. Н-0,025-2М Н-0,025-3 Н-0,1 Н-0,3 Н-0,5
Диаметр условного прохода мм 40 40 63 100 160
Быстродействие по воздуху в диапазоне рабочих давлений л/с 20 20 100 340 500
Предельное остаточное давление, не более Па 6,6*10-5 6,6*10-5 6,6*10-5 6,6*10-5 6,6*10-5
Наибольшее выпускное давление, не менее Па 90 90 90 90 90
Максимальная электрическая мощность, потребляемая
насосом, не более 		Вт 140 140 220 420 620
Количество рабочей жидкости мл 15 15 20 25 50
Быстродействиея форвакуумного насоса, не менее л/с 0,2 0,2 0,5 0,7 1
Габаритные размеры (высота, длина, ширина) мм 220х180х150 220х180х150 240x180x100 300х250х145 340х280х235
Масса, не более кг 3 3 5 6 6

Вакуумные бустерные паромасляные насосы


 Предназначен откачки из герметичных объемов воздуха, газов и парогазовых смесей.
Наименование параметра Единица изм. БН-3М НВБМ-160 НВБМ-250 НВБМ-400 БН-4500М НВБМ-630
Диаметр условного прохода мм 160 160 250 400 500 630
Быстродействие по воздуху в диапазоне рабочих давлений л/с 450 880 2800 6200 6200 18600
Предельное остаточное давление, не более Па 6,65*10-2 1,3*10-3 6,6*10-4 6,6*10-4 6,6*10-4 6,6*10-4
Наибольшее выпускное давление, не менее Па 40-80 93,3 200 200 200 200
Максимальная электрическая мощность, потребляемая
насосом, не более 		кВт 3,5 2 6 12 12 36
Масса, не более кг 33,5 60 160 300 300 1400
Вакуумные паромасляные диффузионные насосы с водяным охлаждением

Наименование параметров НВДМ-100М НВДМ-160М НВДМ-250М НВДМ-400М НВДМ-630М
Быстрота действия в диапазоне рабочих давлений, л/с 340 700 2350 5900 16250
Предельное остаточное давление, мм.рт.ст. 5*10-7 5*10-7 5*10-7 5*10-7 5*10-7
Наибольшее выпускное давление, мм.рт.ст. 0,25 0,25 0,25 0,25 0,25
Расход охлаждающ. воды, л/ч 35 60 100 200 600
Обратный поток рабочей жидкости, мг/мин.см-2 8*10-4 8*10-4 8*10-4 8*10-4 8*10-4
Потребляемая мощность, кВт 0,5 0,8 2 4 9
Масса, кг, не более 6,5 16 31,5 80 280




Вакуумные паромасляные диффузионные агрегаты
Наименование параметров АВДМ-100М АВДМ-160М АВДМ-250М АВДМ-400М АВДМ-630М
Быстрота действия в диапазоне рабочих давлений, л/с 130 310 870 2280 5750
Предельное остаточное давление, мм.рт.ст. 5*10-7 5*10-7 5*10-7 5*10-7 5*10-7
Наибольшее выпускное давление, мм.рт.ст. 0,25 0,25 0,25 0,25 0,25
Расход охлаждающ. воды, л/ч 35 60 100 200 600
Потребляемая мощность, кВт 0,563 0,9 2,1 4,2 9,5
Масса, кг, не более 40 65 140 294 870



Высоковакуумные ловушки ДУ-40


Азотная


Адсорбционная


Водяная

Предназначены для установки на входе паромасляного насоса.

Наименование параметра

Азотная

Адсорбционная

Водяная

Проводимость при давлении 1,3·10 -2 Па, л/с не менее

40

35

30

Пролет паров масла при давлении 1,3·10 -2 Па, мг/мин не более

1·10-4

5·10 -4

1·10-3

Расход жидкого азота при давлении 1,3·10 -2 Па, л/ч

0,1

-

-

Рекомендуемый расход воды (при температуре воды от 4 до 25оС) л/ч

-

60

100

Габаритные размеры, мм

Высота

Длина

Ширина

105

100

90

110

100

125

120

100

125

Масса*, кг, не более

1

Вакуумная арматура

Разработка и поставка вакуумной арматуры: клапаны угловые и проходные с электромеханическим, ручным, электромагнитным и пневматическим приводом . Дозировочная арматура для вакуума, газовой, жидкой и сыпучей сред. Затворы вакуумные с электромеханическим и пневматическим приводом. Исполнительные механизмы для работы в вакууме: заслонки, процессоры и т.д. Выпускаются клапана проходные с электромеханическим приводом Ду 40: КВПЭ-40.
Наименование параметра КВПЭ-40
Проводимость (теоретическая) в молекулярном режиме, л/с, не менее 40
Наибольшая величина натекания, л.Па/с (л.мкм рт.ст./с), не более 1х10-7 (7,5х10-1)
Диапазон давлений, Па (мм рт.ст.) 1х10-5 – 1,07х105 (7,5х10-8 -800)
Время открывания(закрывания), с, не более 0,5
Средний ресурс до капитального ремонта, цикл, не менее 60000
Средний срок службы до капитального ремонта, лет, не менее 8
Мощность электродвигателя, Вт 25
Напряжение 380
Масса, кг, не более 4


Безмасляные средства откачки

Для получения низкого вакуума используются вакуумные блоуэры собственной конструкции ВРН-1 с глубиной вакуума до 100мм.рт.ст., предвключенный многоступечатый эжектор позволят углубить вакуум до 1мм.рт.ст.. Средний и высокий вакуум создается с помощью цеолитовых насосов ЦВН (до 10-2мм.рт.ст.) и агрегатов ЦВА( до10-4 мм. рт.ст.) Высокий и сверхвысокий вакуум достигается с помощью агрегатов включающих в свой состав криогенную панель.

Вакуумный цеолитовый насос ЦВН – 100.

Предназначен для получения безмасляного вакуума с глубиной до 10-2 мм.рт.ст. В составе агрегата ЦВА 100 до 10-4 мм.рт. ст.
Характеристики
Тип насоса
ЦВН-100
ЦВА-100
Предельное остаточное давление, мм.рт.ст. 10 -2 10 -4
Максимальный объем откачиваемого воздуха, л 100 100
Время откачки, исключая предварительное охлаждение цеолита, ч 1 2
Расход жидкого азота
За первый час работы, см 3 6000 6000
За последующий период, см 3 /ч 250 250
Марка сорбента Цеолит 5А Цеолит 5А
Количество сорбента, кг 1 1
Габариты, мм
Высота 388 1170
В плане 124х124 596х820
Масса, кг 4,2 67
Электропитание нагревателя
Род тока Переменный
Напряжение, в - 220
Потребляемая мощность, вт - 825

Вакуумная напылительная установка с перемещающимися магнетронами ВНУ-6М.

Предназначена для нанесения защитно – декоративного покрытия в вакууме на внешнюю поверхность тел вращения. Максимальная длина изделий 2м. Количество одновременно напыляемых изделий – 78шт.
1 Назначение установки Для нанесения защитно-декоративного покрытия в вакууме на внешнюю поверхность труб
2 Единовременная загрузка труб в камеру 78 шт
3 Максимальный размер труб
Длина
Диаметр



2000 мм
20мм
4 Рабочее давление в камере
Перед напылением
Во время напыления
6,65*10 -3 Па
8*10 -2 Па
5 Потребляемая мощность 63 КВт
6 Расход охлаждаемой воды 1,5 м 3 /час
7 Продолжительность цикла 80 мин
8 Габаритные размеры вакуумной камеры
Длина
Ширина
Высота



3850 мм
3250 мм
2500 мм
9 Состав установки Вакуумная камера
Агрегат АВЗ-180 (1 шт)
Пульт управления (1 шт)
Приемное устройство (2 шт)
Блок питания (2 шт)
Контейнер (2 шт)

Неоновые минизаводы

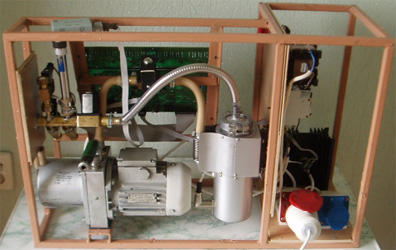

  Процесс изготовления автоматизирован и охватывает все этапы: прогрев, прожиг, откачка до вакуума не хуже 1*10-3 мм.рт.ст. и напуск газа, контролируется датчиками тока, температуры и давления в изделии. Использованы клапана управляемые от процессора. Результаты работы одновременно отображаются на индикаторах. Можно оперативно влиять на процесс: останавливать, продолжать, возвращаться на предыдущий этап, отменять переход по таймеру.

1 Пост; 1 161 000,00р. 161 000,00р.
2 Высоковольтный транс 4\10кВ 1 30 000,00р. 30 000,00р.
3 Воздушный компрессор 1 18 000,00р. 18 000,00р.
4 Горелка ленточная 16" 1 18 000,00р. 18 000,00р.
5

Грелка пушечная

 1 10 000,00р 10 000,00р
6 Грелка ручная 1 3 000,00р. 3 000,00р.
7 Смеситель Грелка пушечная 1 3 500,00р. 3 500,00р.
8 Смеситель Грелка ручная 1 3 000,00р. 3 000,00р.
9 Инертные газы 2 баллона 5л 120атм 2 10 000,00р. 20 000,00р.
10 Трансферная система 2 8 000,00р. 16 000,00р.
11 Шланг для ручной горелки латексный, шт 2 213,15р. 426,30р.
12 Трансформатор для прожига 5кV/60мА, шт 1 3 500,00р. 3 500,00р.
13 Сетка бронзовая 0,5 1 000,00р. 500,00р.
14 Набор стеклодува 1 1 000,00р. 1 000,00р.
15 Напильник
1 440,00р. 440,00р.
16 Стеклограф 1 200,00р. 200,00р.
17

Набор держателей электродов

 1 2 000,00р. 2 000,00р.
18 Набор пробок 1 1 000,00р. 1 000,00р.
19 Кран газовый ленточной горелки 1 930,00р. 930,00р.
20 Жидкость для заполнения ламп 1 1 500,00р. 1 500,00р.
21 Ртуть 1 5 000,00р. 5 000,00р.
22 Слюда 1 1 000,00р. 1 000,00р.
        299 996,30р.

Комплектация по усмотрению заказчика может быть изменена. Обучение может проводиться в Москве.
